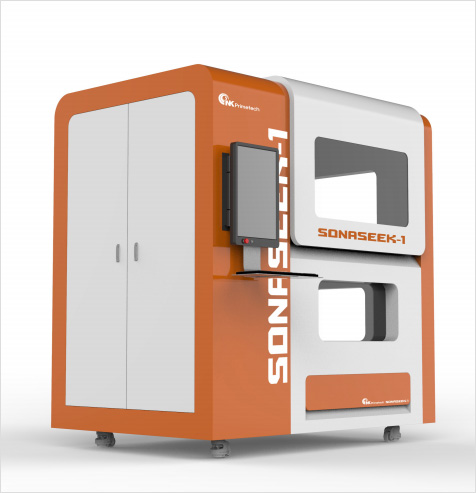

비파괴 탐상 / 분석 솔루션(Xest - UT)
초고속 스캔 , 결함자동판단 , 다양한 분석등 국내 최대규모 사이트 (포스코)에 도입된 비파괴 탐상 솔루션
Xest-UT 솔루션은 초음파 펄서/리시버, 고속 A/D 컨버터, 모션 컨트롤러를 동시에 제어하여 A-Scan, B-Scan, C-Scan 을 수행하여 검사 매체에 대한 데이터를 수집하고, 분석 S/W를 이용하여 검사 결과의 결함을 자동으로 판단 및 평가하는 기능을 제공합니다. 초음파 검사기, 고속 A/D 컨버터, 모션컨트롤러, 제어 PC 등 H/W 와 스캔 S/W,
분석 S/W 로 구성되어 있는 솔루션입니다.

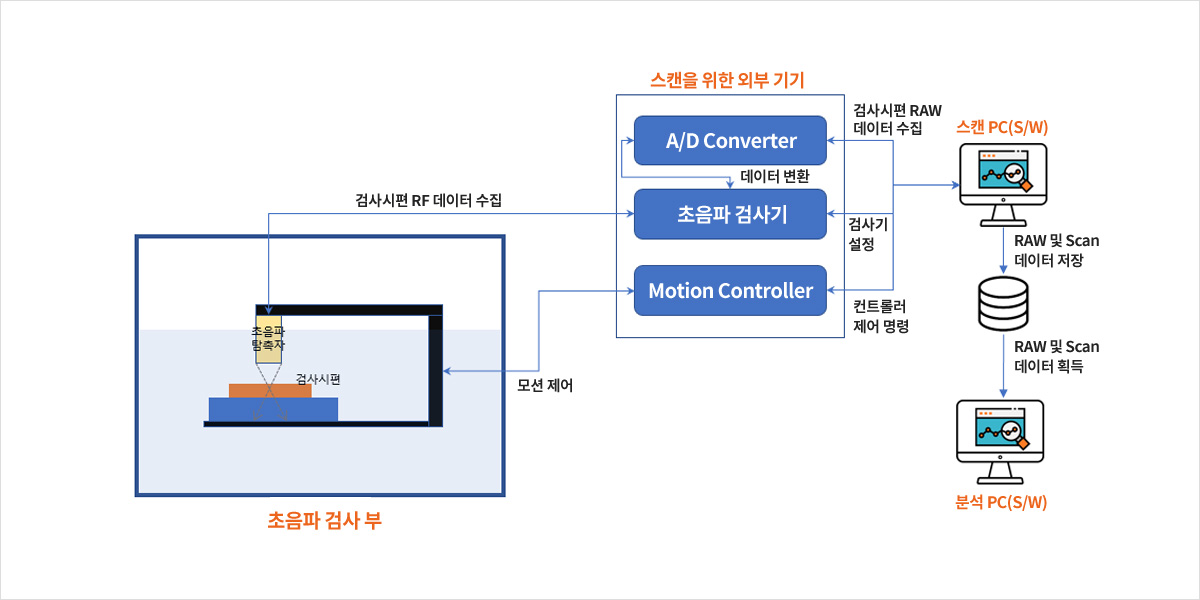

솔루션 구성도
솔루션 특장점
초고속 스캔
- 0.001 Resolution 지원 및 최대 속도 1,000 mm/s
- 3 축 모션 컨트롤러 지원
- 고속 스캔을 위한UT Pulser/Receiver , A/D Converter 지원
- 다양한 시편에 대한 스캔 가능
결함 자동 판단 및 다양한 분석
- 결함의 수, 크기 자동 판독 및 리포팅 가능
- 검사 시편의 RAW 데이터를 모두 저장하여 분석 S/W에서
Gate 재설정하여 검사 결과 재분석 가능 - 수소유도균열(HIC) 테스트 및 분석 결과 리포팅 가능
다양한 IOT 서비스 환경 지원
- 검사 시편의 RAW 데이터를 모두 저장하여 재 스캔 없이 분석 S/W에서
Gate 등 재설정 하여 검사 결과 분석 가능
커스터마이징

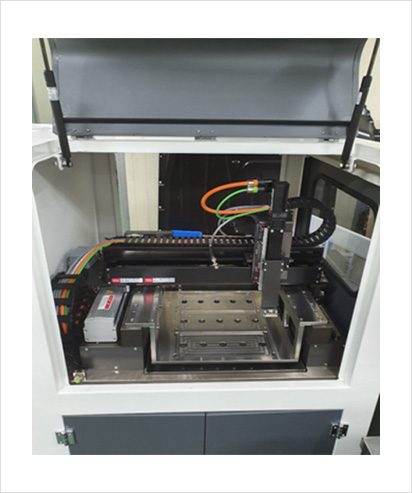

- 요구되는 스캔 영역, 침수 탱크 사이즈에 따라 맞춤형 H/W 제작
- 검사 시편 대상에 최적화된 검사 조건 설정 및 저장 가능
Xest
UT
UT
주요 구성기능
-

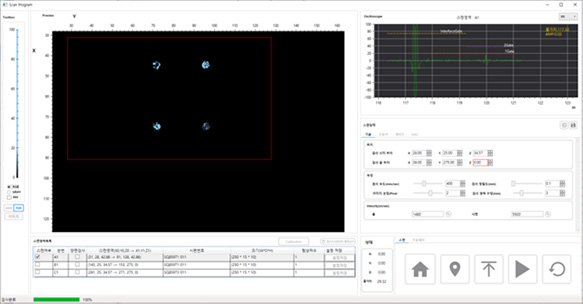

S/W 화면 – Scan Software
-

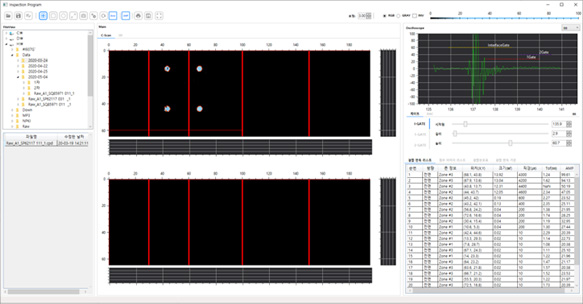

S/W 화면 – Analyzer Software
